لماذا تنكسر مساميرك دائمًا عند الصمولة، على الرغم من وجود نفس المواصفات؟

في عالم الوصلات الملولبة، غالبًا ما يُنظر إلى الصمولة على أنها شخصية داعمة - متواضعة، ولكنها حيوية للغاية. الالجوز السداسي الثقيل، على وجه الخصوص، يتولى المهام الأكثر تطلبًا ضمن مجموعة المكونات هذه. عندما يجب أن يتحمل الاتصال التحميل المسبق الشديد، أو الاهتزاز الشديد، أو البيئات القاسية المسببة للتآكل، فإن الجوز القياسي لا يكفي ببساطة. يصبح الجوز السداسي الثقيل هو الخيار الوحيد الموثوق به. يعتمد التطبيق العملي له على أربع ركائز: مزايا الأبعاد، وتوافق المواد، والاختيار الصحيح، وممارسات التثبيت المناسبة.

ما هو الجوز السداسي الثقيل

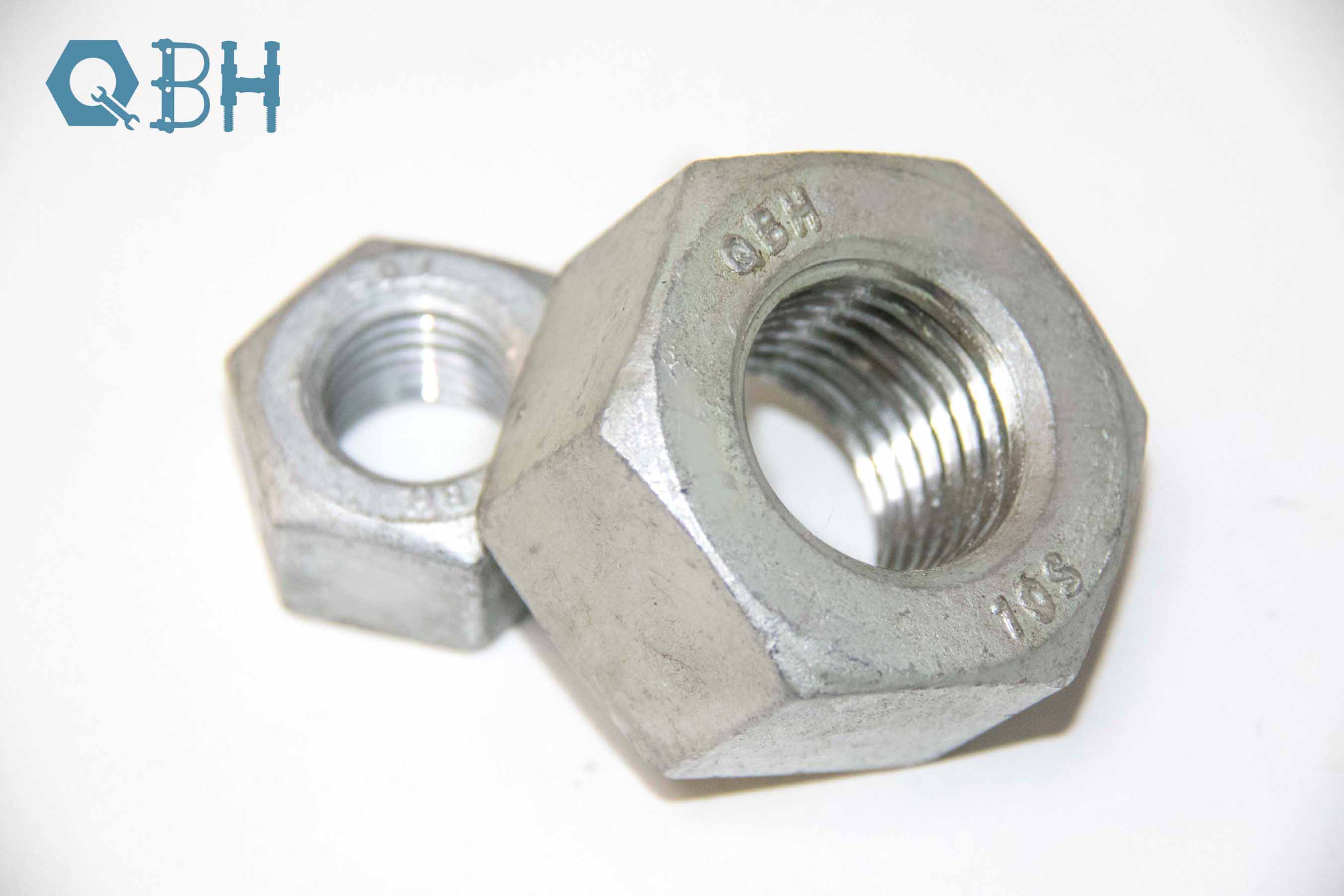

Aالجوز السداسي الثقيل، كما يوحي الاسم، هو صمولة أكبر وأكثر سمكًا وأقوى من الصامولة السداسية القياسية. يتم تصنيعه وفقًا لمعايير الأبعاد للسلسلة الثقيلة، مع خاصيتين محددتين:

• عرض أكبر عبر المسطحات: بالمقارنة مع الصامولة القياسية بنفس الحجم الاسمي، تتمتع الصامولة السداسية الثقيلة بأبعاد أكبر عبر المسطحات، مما يوفر مساحة اتصال أكبر لمفتاح الربط ويقلل من خطر الانزلاق عند تطبيق عزم الدوران.

• ارتفاع أكبر للصامولة: يعمل طول تعشيق الخيط المتزايد على تعزيز قدرة حمل الحمولة ومقاومة فك الوصلة المسدودة بالكامل.

بالمقارنة مع الصواميل القياسية، توفر الصواميل السداسية الثقيلة عرضًا أكبر بكثير عبر الشقق وارتفاع الصواميل. على سبيل المثال، بالنسبة لجوز بقطر اسمي 1 بوصة، يبلغ عرض الجوز القياسي عبر الشقق 1.5 بوصة وارتفاعه 0.875 بوصة، في حين يبلغ قياس الجوز السداسي الثقيل 1.625 بوصة عبر الشقق وارتفاعه 1.0625 بوصة. ويترجم هذا إلى سعة تحميل أعلى، ومقاومة أفضل للتعب، ونقل عزم دوران أكثر كفاءة.

تُستخدم الصواميل السداسية الثقيلة عادةً في الجسور والهياكل الفولاذية والمعدات الثقيلة وأوعية الضغط وجميع التطبيقات التي تكون فيها السلامة أمرًا بالغ الأهمية.

الأبعاد والمعايير الرئيسية

يبدأ اختيار الجوز السداسي الثقيل المناسب بفهم نظام الأبعاد الخاص به. فيما يلي معلمات الأبعاد الرئيسية استنادًا إلى معيار ANSI/ASME B18.2.2.

أبعاد الجوز السداسي الثقيل (سلسلة البوصة)

أبعاد الجوز السداسي الثقيل (السلسلة المترية)

نصيحة عملية: عند اختيار صامولة سداسية ثقيلة، بعد التأكد من توافق حجم الخيط، تأكد دائمًا من أن العرض عبر الشقق يطابق مفتاح الربط أو أدوات عزم الدوران الموجودة لديك. الصواميل الثقيلة لها أبعاد أكبر عبر المسطحات وتتطلب مآخذ ذات حجم مناسب أو مفاتيح ربط مفتوحة.

المواد وفئات الممتلكات

تحدد فئة المواد والممتلكات الخاصة بالصمولة السداسية الثقيلة بشكل مباشر مدى ملاءمتها لظروف تشغيل محددة.

1. المواد المشتركة

2. فئات الملكية

تعد مطابقة فئة خاصية الصمولة مع فئة خاصية الترباس أحد مبادئ الاختيار الأساسية:

الصواميل المترية: وفقًا لمعايير ISO 898-2، تم تحديد فئات الخصائص على أنها 6، 8، 10، 12، وما إلى ذلك. تشير الأرقام الأعلى إلى قوة شد أكبر. يجب ألا تكون فئة الصمولة أقل من فئة مسمار التزاوج، وإلا سيكون الصمولة أول من يفشل في الاتصال.
صواميل بوصة: وفقًا لمعايير ASTM A563، تشمل الدرجات الشائعة A وB وC وD وDH وما إلى ذلك. وتتوافق الدرجات المختلفة مع حالات المعالجة الحرارية المختلفة ومستويات القوة. عادةً ما يتم استخدام صواميل السلسلة الثقيلة مع مسامير ذات قوة أعلى.

3. التشطيبات السطحية

لا يؤثر تشطيب السطح على المظهر فحسب، بل يؤثر أيضًا على مقاومة التآكل ومقاومة التآكل:

الأكسيد الأسود: يوفر حماية أساسية من الصدأ بتكلفة منخفضة، ومناسب للبيئات الداخلية الجافة.
الجلفنة بالغمس الساخن: طلاء سميك ذو مقاومة ممتازة للتآكل، مناسب للبيئات الخارجية أو المسببة للتآكل. لاحظ أن سمك الطلاء يؤثر على دقة ملاءمة الخيط.
طلاء Dacromet / الزنك والألومنيوم: لا يوجد خطر التقصف بالهيدروجين، ومقاومة ممتازة لرذاذ الملح، ويشيع استخدامها في تطبيقات السيارات وطاقة الرياح.
طلاء الزنك الميكانيكي: طلاء موحد، لا يوجد تقصف بالهيدروجين، مناسب للمثبتات عالية القوة.
طلاء التيفلون/الزيلان: يوفر معامل احتكاك منخفض للغاية، ويحسن العلاقة بين عزم الدوران والشد، ويقلل من التشتت.

عرافة ثقيلة مقابل الجوز القياسي: كيفية الاختيار

في الهندسة العملية، متى يجب عليك اختيار الجوز السداسي الثقيل، ومتى يكون الجوز القياسي كافيًا؟ يوفر جدول المقارنة التالي إرشادات:

إرشادات الاختيار:

1. إذا كان المفصل خاضعًا للتحميل المسبق العالي، أو تحميل الصدمات، أو التحميل الدوري، فيجب أن يكون الجوز السداسي الثقيل هو الخيار المفضل.

2. إذا كان التصميم يستدعي فئة خاصية الترباس 10.9 أو أعلى، فعادةً ما يكون هناك حاجة إلى صامولة سداسية ثقيلة.

3. بالنسبة للبيئات المسببة للتآكل أو تطبيقات السلامة الحرجة، يوصى باستخدام الصواميل الثقيلة حتى في ظل الأحمال المعتدلة لتوفير هامش أمان إضافي.

التثبيت وإدارة عزم الدوران

حتى أفضل أنواع الجوز تكون عديمة الفائدة إذا تم تركيبها بشكل غير صحيح. التثبيت السليم ضروري لسلامة المفاصل.

1. العلاقة بين عزم الدوران والتحميل المسبق

عند ربط الصمولة، يتم تحويل عزم الدوران المطبق من خلال الخيوط إلى تحميل مسبق محوري في الترباس. يمكن للصامولة السداسية الثقيلة، بأبعادها المسطحة الأكبر وارتفاعها الأكبر، التعامل بشكل موثوق مع مستويات عزم الدوران الأعلى.

صيغة عزم الدوران:

تي = ك × د × و

أين:

T = عزم التثبيت
K = عامل الجوز (يعتمد على احتكاك الخيط، المادة، التشحيم)
D = قطر الخيط الاسمي
F = التحميل المسبق المستهدف

2. عامل التشحيم والجوز

حالة التشحيم لها تأثير كبير على عامل الجوز. في ظل ظروف التشحيم المختلفة، يمكن أن يختلف عزم الدوران المطلوب لتحقيق نفس التحميل المسبق بنسبة تزيد عن 30%.

توصية: بالنسبة للمفاصل الحرجة، استخدم طريقة زاوية عزم الدوران بدلاً من التحكم البسيط في عزم الدوران لإدارة التحميل المسبق بشكل أكثر دقة.

3. أخطاء التثبيت الشائعة

سيناريوهات التطبيق المشتركة

يتم استخدام الصواميل السداسية الثقيلة في جميع الصناعات تقريبًا حيث تعد موثوقية الاتصال أمرًا بالغ الأهمية:

الصيانة والتفتيش

المكسرات السداسية الثقيلةقوية، ولكن في ظل الظروف القاسية فإنها لا تزال تحتاج إلى فحص وصيانة منتظمة:

• إعادة ربط عزم الدوران: في غضون 24 ساعة من التثبيت الأولي وأثناء التشغيل المبكر، قم بإعادة ربط الوصلات الحرجة للتعويض عن استرخاء التحميل المسبق.

• الفحص البصري: تحقق بانتظام من وجود تشققات أو تآكل أو تشوه أو علامات ارتخاء.

• علامات عزم الدوران: ضع علامات عزم الدوران بعد التثبيت لتسهيل التعرف السريع على الارتخاء أثناء عمليات التفتيش المستقبلية.

• سياسة الاستبدال: يجب استبدال أي صامولة تم تحميلها بشكل زائد أو تظهر عليها عيوب واضحة ويجب عدم إعادة استخدامها.

يكمن التطبيق العملي للجوز السداسي الثقيل في قدرته على حل مشكلة بسيطة بشكل خادع ولكنها حرجة - كيفية الحفاظ على سلامة المفاصل في ظل الظروف القاسية - من خلال أبعاد أكبر، وأقسام أكثر سمكًا، ومواد متفوقة. قيمته ليست في مظهره ولكن في الأحمال التي يتحملها بصمت عند كل نقطة اتصال حرجة. عند الاختيار، اتبع المعايير بدقة، وقم بمطابقة فئات خصائص الترباس، وتأكد من ظروف التشغيل. عند التثبيت، انتبه إلى إدارة عزم الدوران والتحكم في التشحيم والإجراءات المناسبة. لا يحمل صامولة سداسية ثقيلة واحدة التحميل المسبق للمسمار فحسب، بل يحمل هامش الأمان للنظام بأكمله.
